设计依据
工作方式:间歇式
喷漆时室内空气流向自前向后，空载风速：0.3～0.35m/s
室内照明度>600LUX，照明灯具应配置玻璃罩并密封防尘；
漆雾处理方式：采用过滤毡处理法+活性炭吸附；
废气处理方式：活性炭吸附处理；
工艺概述
设计思想：
本套设备主要承担喷漆等涂装任务。设备设计时严格按照国家有关安全、卫生、消防及环保等方面的标准执行，
设计原则：
（1）、本次设计在耐腐蚀性、装饰性、机械性能等方面达到或接近国际先进水平。涂装质量符合中国GB11380-89饰保护性涂层的技术要求。

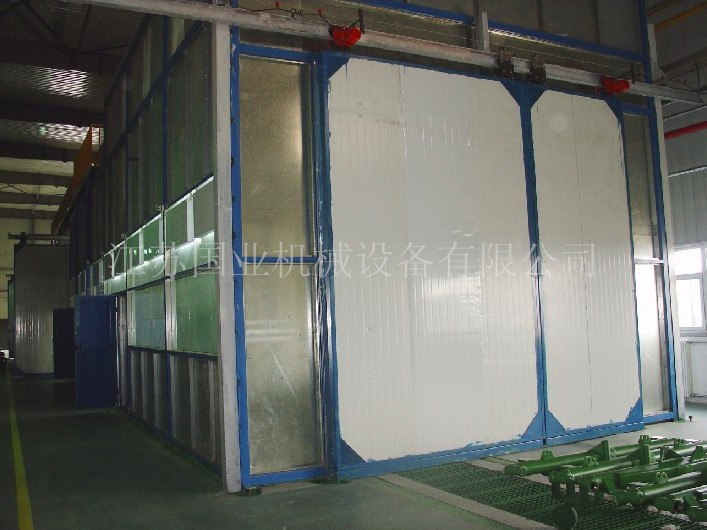

（3）、采用移动式自然进风负压干式喷漆室。
（4）、对易产生噪声的涂装设备采用防噪声措施，使设备在车间内的噪声控制在85dB（A）以下。
（5）、所有配套件、材料及电器元件均选择技术先进、质量优良的产品，其中关键设备和材料如：关键电器元件均选用优质名牌原装器件，以保证设备的整体性能和可靠性。
（6）、在保证设备使用性能的前提下，尽量减少基础投资。
3、设备设计思路及特点:
本设备设计力求实用，去掉华而不实的配置，在满足设备性能的基础上尽可能减小企业的投资，增大市场竞争力，同时针对设备做到易维护便保养，尽最大可能提高设备可靠性。具体表现在:
1、排风机组采用铝合金接角，型材框架，四面活板，风机所有连接全部采用螺栓连接，风机维护极为方便。
2、风机外壳有快速检修孔，方便叶轮的定期清理。
设备主要技术参数
序号 | 名 称 | 单 位 | 参 数 | 备 注 | ||||
1 | 喷漆室类型 |
| 伸缩移动 |
| ||||
2 | 室体内径尺寸（L×W×H） | mm | 8000×6000×3000 |
| ||||
3 | 设备工作时噪声 | dB | ≤85（A） |
| ||||
4 | 室内平均照度 | Lux | ≥600 | 10组2×36w | ||||
5 | 室内工作区有载风速 | m/s | ≥0.35 |
| ||||
6 | 总排风量 | m3/h | 30680 | 室内负压 | ||||
7 | 排风机功率 | kw | 11 | 4-82-6.3E | ||||
8 | 废气过滤方式 |
| 二级过滤 |
| ||||
9 | 废气过滤效率 |
| ≥98％ |
| ||||
10 | 漆雾处理方式 |
| 干式 |
| ||||
11 | 漆雾处理效率 |
| ≥98％ |
| ||||
12 | 总功率 | kw | 13.5 |
| ||||
主要总成部件厂家和参数 | ||||||||
名称 | 型号 | 参数 | 数量 | 生产商 | ||||
排风机 | 4-82-6．3E | 30680m3/h×11kw | 1台 | 江苏 | ||||
玻璃纤维毡 | AP-50 | 50mm |
|
| ||||
三防灯 | 2*36W |
| 10 |
| ||||
墙板 | 60EPS复合板 |
|
| 江苏 | ||||
PVC软帘 |
|
|
| 江苏 | ||||

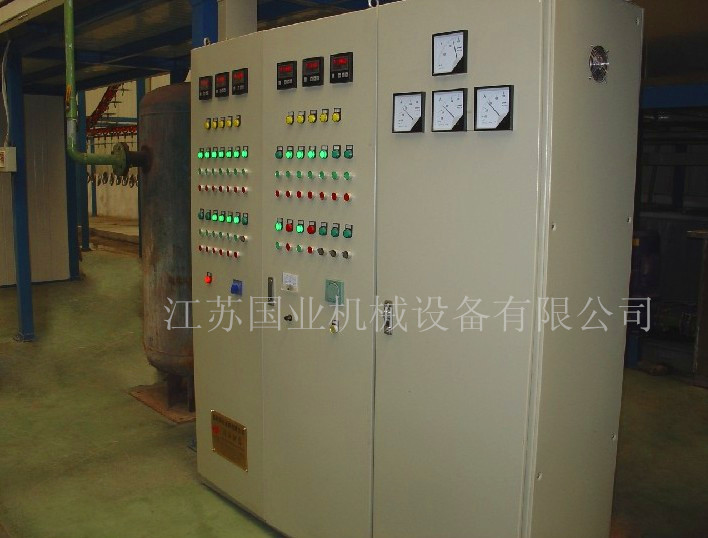

电控元件 |
|
|
| 正泰或德力西 | ||||
|
|
|
|
|
|
|
| |
设备详细技术说明
1、设备配置表
序号 | 设备名称 | 项 目 | 规 格 |
| |
1 | 室体 | 型 式 | 伸缩移动式 |
| |
内径尺寸（长×宽×高） | 8000×6000×3000 |
| |||
钢结构框架 | 方管40×2 |
| |||
软帘 | PVC软帘 |
| |||
2 | 排风系统
| 风机 | 4-82-6．3E，1台 | ||
风机框架 | 型钢框架，铝合金接角，内外0。8镀锌板，内填EPS材料降噪 | ||||
漆雾过滤 | 蜂窝滤纸+玻璃纤维过滤棉 | ||||
风管 | 1.2镀锌板制作 | ||||
3 | 室内照明 | 三防灯 | 2×36w，10组 | ||
|
|
|
|
|
|
序号 | 设备名称 | 项 目 | 规 格 |
| |
1 | 室体 | 型 式 | 伸缩移动式 |
| |
内径尺寸（长×宽×高） | 8000×6000×3000 |
| |||
钢结构框架 | 方管40×2 |
| |||
软帘 | PVC软帘 |
| |||
2 | 排风系统
| 风机 | 4-82-6．3E，1台 | ||
风机框架 | 型钢框架，铝合金接角，内外0。8镀锌板，内填EPS材料降噪 | ||||
漆雾过滤 | 蜂窝滤纸+玻璃纤维过滤棉 | ||||
风管 | 1.2镀锌板制作 | ||||
3 | 室内照明 | 三防灯 | 2×36w，10组 | ||
|
|
|
|
|
|
